TRUNK ALLOWED VLAN

-
TUJUAN

 1. Siswa dapat memahami fungsi allowed vlan
2. Siswa dapat mengetahui cara konfigurasi allowed vlan

 ALAT DAN BAHAN

 1. PC/Laptop
2. CISCO Packet Tracer

DASAR TEORI

 LANGKAH KERJA

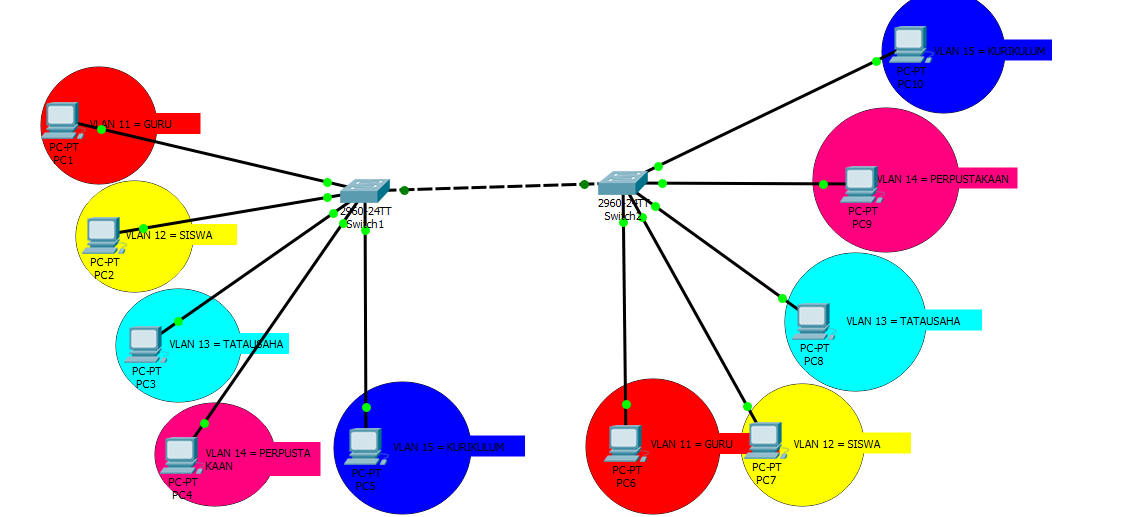

1. Buatlah topologi seperti gambar dibawah ini.


2. Konfigurasi pc dan kedua switch, lalu buatlah vlan pada tiap switch. Dan hubungkan vlan yang sama pada kedua switch. Konfigurasi vlan dan trunk ada pada artikel sebelumnya bisa dilihat pada link dibawah ini.

KONFIGRASI VLAN
KONFIGURASI TRUNK

3. Selanjutnya kita akan mengkonfigurasi allowed vlan. Masuk ke switch => lalu mode CLI. Kemudian masuk ke mode previlage => konfigurasi => pilih fastethernet => ketikan perintah trunk allowed vlan 11, 12, 13, 14, 15.



4. Cek hasil configurasi di mode previlage dengan perintah "sh int trunk".



 PEMBAHASAN
KESIMPULAN

 Trunk allowed vlan berfungsi untuk membatasi vlan yang dapat diakses pada suatu trunk.
